В данном разделе мы собрали некоторые из разработанных и реализованных нами на заказ проектов.
Это лишь часть наших проектов, для представления уровня нашего кругозора.

Cистемы охраны и слежения за подвижными объектами.

Нами реализовано большое количество проектов с использованием GSM.

Изначально в качестве GSM модуля мы использовали модули фирмы Wavecom. На базе Q2686 был реализован GPS трекер и система слежения за объектами.
Q2686 - это GSM модуль, работающий под управлением операционной системы OpenAT. Эта операционная система позволяет отказаться от дополнительного контроллера в устройстве и загружать приложения пользователя непосредственно в GSM модуль.

Работу системы слежения за объектами в режиме демонстрации можно посмотреть здесь.

GPS трекер GPS трекер GPS трекер

На данный момент мы отказались от модулей фирмы Wavecom в связи с высокой стоимостью проектов и по пожеланиям клиентов перешли на модули фирмы SimCom. На базе этих модулей нами реализован ряд Gsm устройств различного назначения.

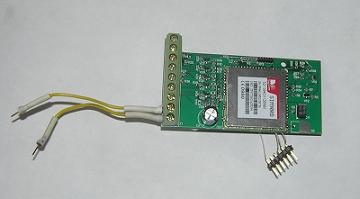

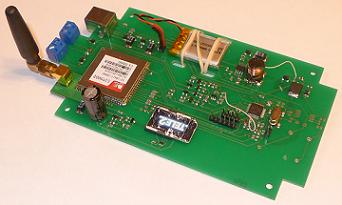

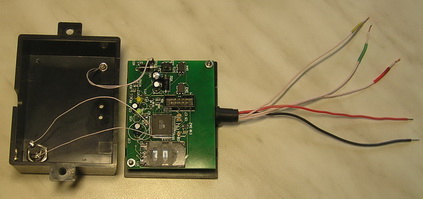

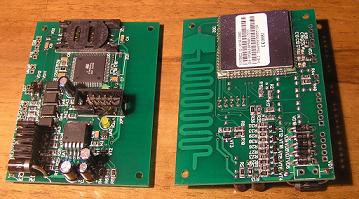

GSM сигнализация GSM сигнализация GSM сигнализация
GSM сигнализация GSM сигнализация

Один из примеров нашего взаимодействия с заказчиками можно посмотреть здесь.

В данном случае мы не разрабатывали аппаратную платформу устройства, а реализовали только программную часть для уже готового "железа" и поддержку устройств со стороны интернет.


Системы автоматизации различных областей деятельности.

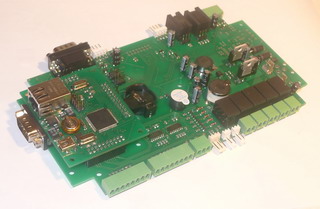

Многофункциональный контроллер с различными внешними интерфейсами и набором входов / выходов.

Различные информационные устройства и датчики.

Многофункциональный контроллер Информационное табло Ультразвуковой датчик расстояния

Регулятор крутящего момента дрели.

Разработано по заказу научно-исследовательской технологической лаборатории Санкт-Петербургского государственного морского технического университета.

Устройство используется при развальцовке труб различного диаметра. Реализует алгоритм развальцовочной машины и позволяет подключить дрели мощностью до 2КВт:

Регулятор крутящего момента дрели
Регулятор крутящего момента дрели

Устройства для записи и воспроизведения звука.

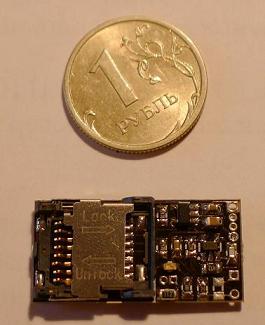

Устройство записи аналогового сигнала на SD-карту.

Основные характеристики:
  • Питание от внешнего источника - аккумулятор 3.0 ~ 4.2 V.
  • Запись данных на microSD (дискретизация 22050Гц / разрядность 8бит).
  • Шифрование по алгоритму RC5 со 128-битным ключем.
  • Высокое качество записываемой информации.
  • Габаритные размеры 28мм x 19мм.

К сожалению, осуществлять розничные продажи данного устройства как бескорпусного диктафона мы не имеем права, поскольку оно попадает под Постановление Правительства Российской федерации от 10 марта 2000г № 214 в отношении специальных технических средств, предназанченных для негласного получения информации.

Устройство уже не первый год используется нашими партнерами в качестве составной части производимого ими оборудования и хорошо себя зарекомендовало.

Диктафон

Устройство проигрывания звука.

Основные характеристики:
  • Питание от внешнего источника 3~5V.
  • Требуется подключение внешнего динамика.
  • Начало воспроизведения по включении питания или при нажатии на кнопку.
  • Устройство проигрывает звук в формате wav.
  • Внутренняя память 8МБ для хранения музыкальных композиций, что соответствует проигрыванию мелодии в качестве 22КГц, 8 бит, моно в течение 1,5 минут
  • Габаритные размеры 21мм x 17мм.

Данные устройства используются в сувенирной продукции ЗАО "Фирма "ИКАР".

Устройство проигрывания звука

Ethernet-контроллер управления светодиодными светильниками.

Была поставлена задача заставить работать RGB светильники, используемые в подсветке торгово-развлекательного комплекса, а также запитать RGB светодиодные ленты. Светильники работают по протоколу чем-то напоминающему DMX-512.

В итоге разработан контроллер с Ethernet-интерфейсом, способный управлять группой светильников и зажигать на каждом из них персонально нужную комбинацию цветов. Питание контроллера осуществляется прямо по сети Ethernet (PoE).

Для управления светодиодными лентами реализован трех-канальный LED драйвер, работающий по принципу ШИМ и поддерживающий тот же протокол, что и светильники. Таким образом, к Ethernet-контроллеру могут быть подключены как светильники, так и светодиодные ленты.

Несколько десятков контроллеров интегрированы в локальную сеть комплекса и подсвечивают его. Управление контроллерами осуществляют программисты заказчика по UDP.

Используется в подсветке ТРК "Питерленд".

Ethernet-контроллер управления светодиодными светильниками
Ethernet-контроллер управления светодиодными светильниками Ethernet-контроллер управления светодиодными светильниками Ethernet-контроллер управления светодиодными светильниками Ethernet-контроллер управления светодиодными светильниками

Контроллер сигнальной светодиодной установки.

Контроллер используется для модернизации существующих проблесковых (ламповых) СГУ на машинах спецтранспорта.

Основные характеристики:

  • Внешнее напряжение питания 12-26 В.
  • 24 супер ярких светодиода.
  • 19 комбинаций световых режимов работы.

Разработан по заказу ЗАО "Фирма "ИКАР".

Контроллер сигнальной светодиодной установки

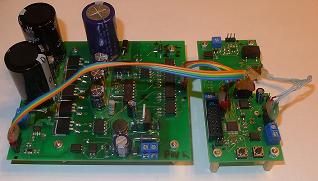

Контроллер для тестирования электронно-управляемых форcунок дизельных двигателей.

Основные характеристики:
  • Внешнее напряжение питания 12-26В.
  • Напряжение питания форсунки до 90В.
  • Токи питания форсунки от 2А до 30А.
  • Силовые импульсы на форсунку от 50мкс до 10мс.

Позволяет выполнить полное "боевое" тестирование форсунки в стендовом режиме.

Осущетсвляет бустап рабочего напряжения до 90 вольт (используя катушку форсунки в свободное время) и аккумумулирование тока на импульсы до 10мс и 30А для мгновенного открытия даже очень больших низкоомных форсунок.

Допускает раздельное регулирование в импульсе периодов открытия и удержания иглы форсунки по длительности и току.

Может выполнять импульсы обратной полярности, для ускорения процесса закрытия иглы форсунки.

Обрабатывает сигнал датчика удара (детонации) для фиксации моментов открытия и закрытия форсунки.

Контроллер для тестирования автомобильных форcунок

Устройство ввода / вывода с ядром на базе ARM9.

Один наш заказчик попросил разработать ему устройство ввода / вывода с процессором ARM9.

Основные характеристики:

  • Внешнее напряжение питания 8-30В;
  • LPC3250 at 266MHz;
  • 32MB NAND-флэш;
  • 128MB SDRAM;
  • 4 порта RS232;
  • 3 гальванически-изолированных порта RS485;
  • Ethernet;
  • USB.
Ядро
Устройство IO

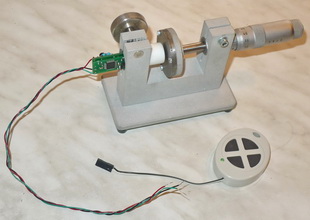

Цифровой линеаризатор показаний индуктивного датчика расстояния.

Этот проект был интегрирован в систему контроля вибраций роторов гидротурбин. Индуктивный датчик биений вала (4-20mA) имел нелинейную характеристику. Это было исправлено небольшим цифровым дополнением к датчику в виде платы-надстройки, уместившейся в корпус датчика.

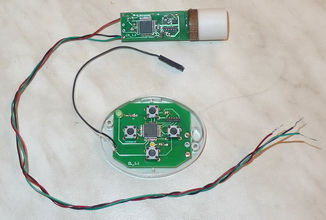

Также был разработан пульт ДУ для настройки датчиков и, при необходимости, корректировки их показаний.

Линеаризатор
Линеаризатор Линеаризатор

Регистратор вибраций.

Была поставлена задача разработать устройство, которым можно контролировать вибронагрузку на изделия в течении всего срока их эксплуатации.

Разработали регистратор, оснащенный акселерометром и энергонезависимой памятью. По мере течения времени, устройство накапливает информацию о вибронагрузке в нескольких заданных диапазонах. Накопленная информация может быть считана по шине 1-wire.

Для отображения информации сделан акивный индикатор, который можно подключить к регистратору и посмотреть счетчики наработки при различных уровнях вибраций.

Регистратор вибраций

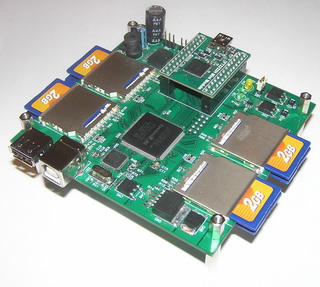

USB 2.0 перехватчик трафика.

Одному военному ГУП понадобилась такая интересная вещь, как перехватчик USB 2.0 трафика.

Для устройств USB 2.0 регламентировано три режима работы:

  • Low-speed, 10-1500 Кбит/c (клавиатуры, мыши, джойстики)
  • Full-speed, 0,5-12 Мбит/с (аудио-, видеоустройства)
  • High-speed, 25-480 Мбит/с (видеоустройства, устройства хранения информации)

С первыми двумя особых проблем нет, а вот 480 Мбит/с - это 60МБайт/с...
Чтобы справится с таким потоком информации, пришлось привлечь ПЛИС.
Использовали FPGA Altera из линейки Cyclone3 - EP3C5E144.

Никто не мог сказать, с каким объемом трафика придется работать, одно было понятно, что 60МБайт/с это достаточно приличный поток данных.
Решили этот вопрос незатейливо - 8 SD-карточек.

Итого сделали такое устройство:

  • в режиме захвата циклон перехватывает весь USB трафик и раскладывает его параллельными потоками по флеш-картам.
  • в режиме чтения циклон неспешно собирает с флеш-карт информацию и отдает ее подключенному PC.
За логгер USB 3.0 мы не взялись...
USB 2.0 логгер
Программа чтения данных

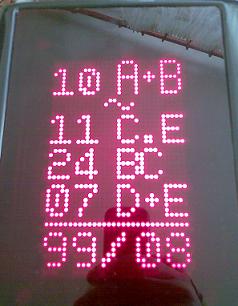

Дисплей, собранный на светодиодных матрицах.

При разработке системы управления стенодовой стрельбой возникла необходимость в дисплее для отображения заданий для спортсменов. Основное условие было в четкой видимости изображения при любых погодных условиях и под любыми углами, даже при взгляде мельком. Требуемое изделие разработали и собрали на группе светодиодных матриц под управлением собственного контроллера.

Дисплей, собранный на светодиодных матрицах

Контроллер полного привода.

АКПП полноприводных субару бывают в двух основных вариантах:

  • ActiveAWD - подключаемый через муфту задний привод;
  • VTD - несимметричный межосевой дифференциал (45/55).
Но в обоих случаях присутствует электронно-управляемая муфта, которая определяет или процент отбора крутящего момента на заднюю ось, или величину блокировки межосевого дифференциала. Степень блокировки муфты определяется величиной давления на нее рабочей жидкости АКПП (ATF). Для управления давлением жидкости в АКПП предусмотрен специальный соленоид, который в свою очередь получает управляющие сигналы от ECU АКПП. Таким образом, скважность октрытия соленоида определяет степень блокировки муфты привода. Вся беда в том, что ECU АКПП это не контроллер полного привода, а всего-лишь блок управления автоматической коробкой переключения передач... Весь потенциал электронно-управляемой муфты теряется...

Контроллер позволяет занчительно расширить рамки возможностей привода субару и настроить поведение машины под свои цели.

Контроллер полного привода
